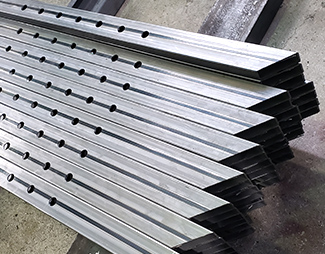

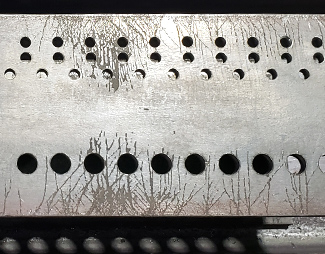

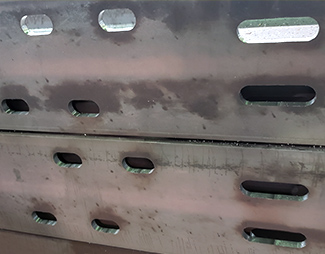

孔開け加工
孔開け＋斜め切り加工

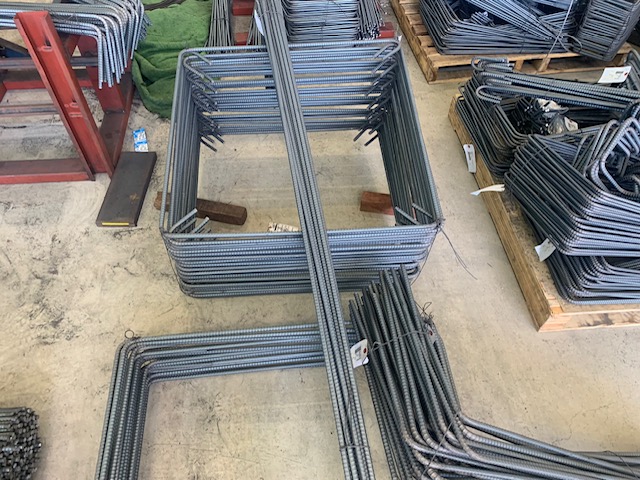

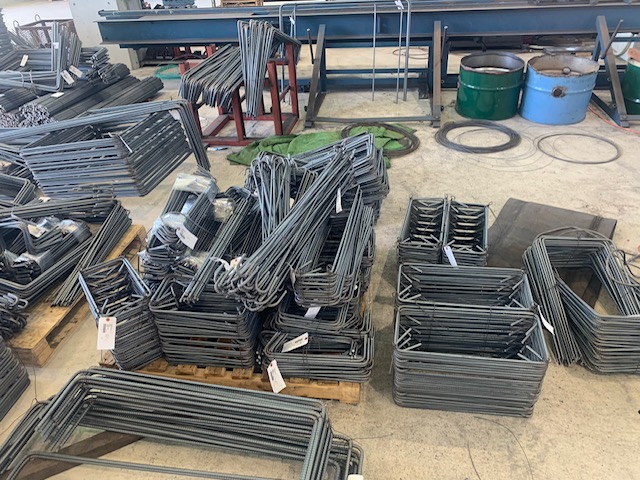

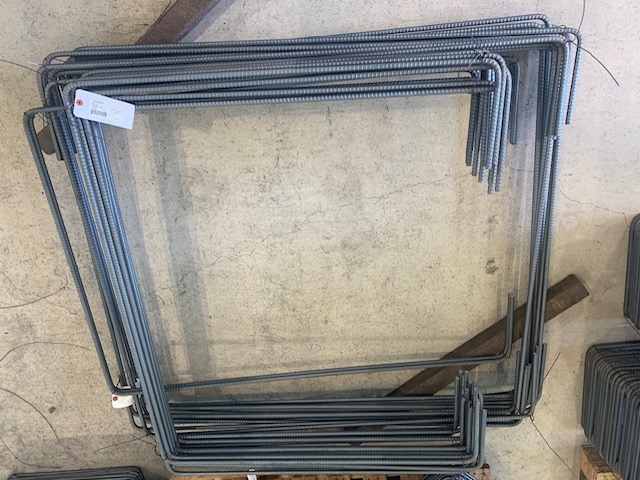

鉄筋曲げ加工

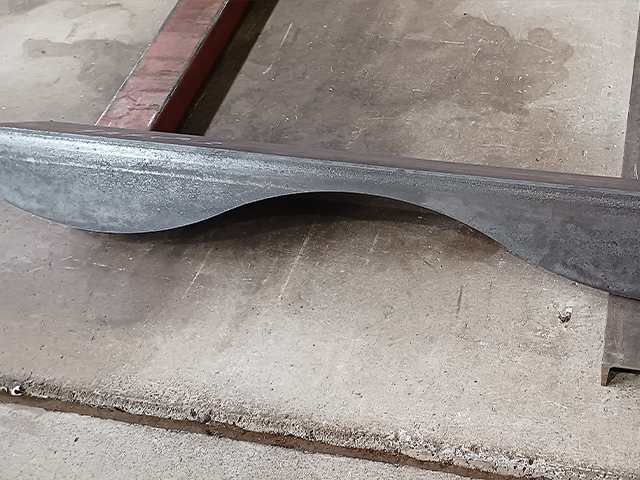

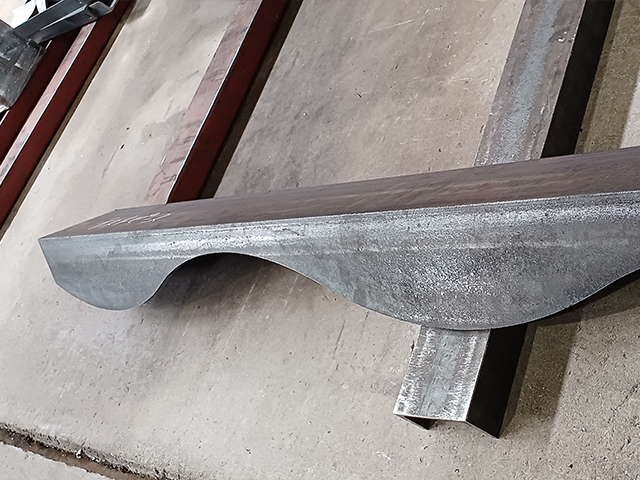

波切り加工

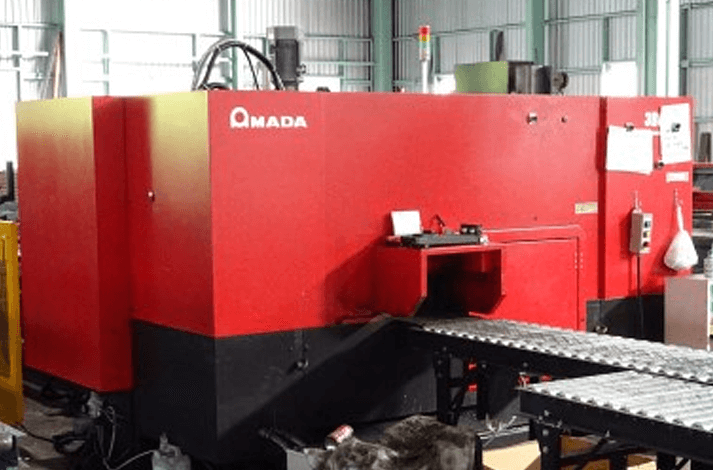

アマダ製 小型形鋼複合機 3BC300
概要Overview
・ドリル穴明機と丸鋼切断機をドッキング！
・超硬丸鋸刃による高速切断が可能です。
機械の仕様Specification
| ワーク | 加工鋼種 |
角形鋼管 □50 ～□150 |
|---|---|---|
|
アングル Ｌ50×50 ～Ｌ150×150 |
||
|
チャンネル [ 75×40 ～ 300×90 ] |
||
|
H綱 Ｈ100×50～Ｈ300×150 |
||
| サイズ |
■最大長さ/12500mm ■最小長さ/1000mm ■肉厚/2.3mm以上 |
|
| 切断機 | 切断方式 | 超硬丸鋸刃/ハイス丸鋸刃 |
| 鋸刃 | φ530/φ550 | |
| 駆動モーター | 11KW | |
| 切削液 | セミドライト加工システム | |
| 穴明機 | 軸数 | 3軸 |
| スピンドルテーパー | MT#3 | |
| ドリル径 | 9〜28mm | |
| 駆動モーター | 各2.2KW | |
| 切削液 | セミドライト加工システム |

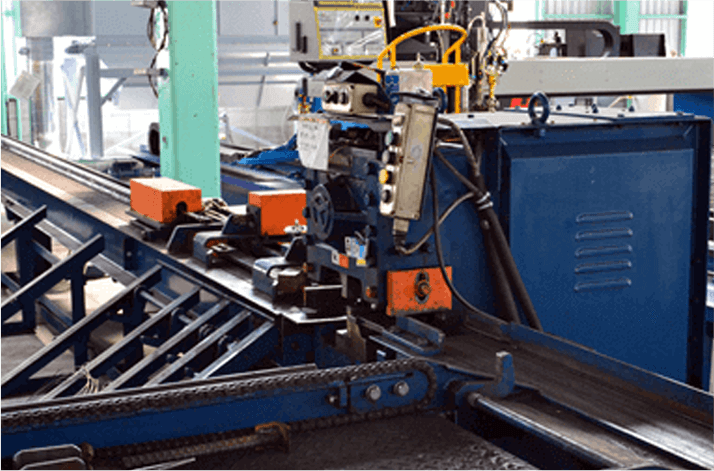

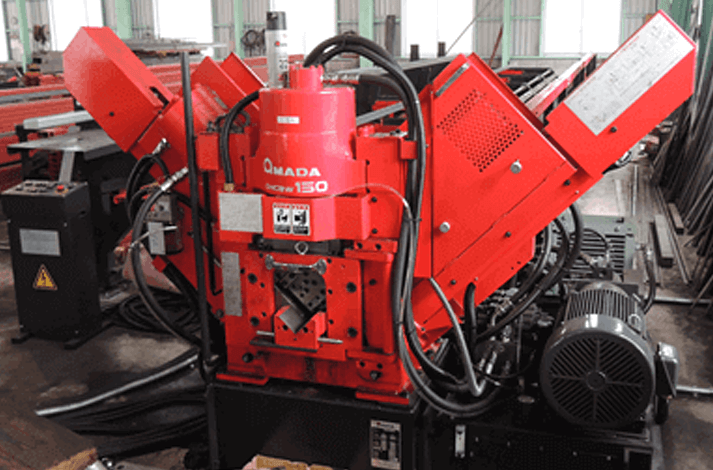

アマダ製ビームワーカー CNCBW-150
概要Overview
・パンチによる穴明やシャーによる切断を行うマルチ加工機！
機械の仕様Specification
| 加工性能（kN） | カット 600×1、パンチ 400×2 | ||
|---|---|---|---|
| 加工能力（mm） | パンチ穴あけ（φ×板厚） | φ6×3～φ25×12 | |
| シングルカットワーク 断面積 15c㎡以下 |
標準 | アングル 40×40×3～100×100×7 | |
| 特別 | フラットバー 38×3～100×12 | ||
| チャンネル 75×40×5×7～100×50×5×7.5 | |||
| Cチャンネル 60×30×10×1.6～150×75×25×3.2 ただし、120×60×25、70×40×25は加工不可 |
|||
| ダブルカット | 特別 | アングル 40×40×3～150×150×12 | |
| フラットバー 38×3～150×12 | |||
| 不等辺アングル 長辺40以上～150以下、板厚12以下 | |||
| 加工製品（mm） | 30〜12000 | ||
| 自動運転可能 加工素材長（mm） |
1000〜12000 | ||
| 最小残材長（mm） (尾端切断あり) |
90 | ||
| モーター(kW) | 油圧 11、送材 0.75、ゲージライン 0.2×2 | ||
| マシン寸法（ｍｍ） (幅×奥行き×高さ) |
2212×2400×1648（キャレッジ含まず） | ||
| マシン質量（kg) | 4500（平面ローディング含まず） | ||

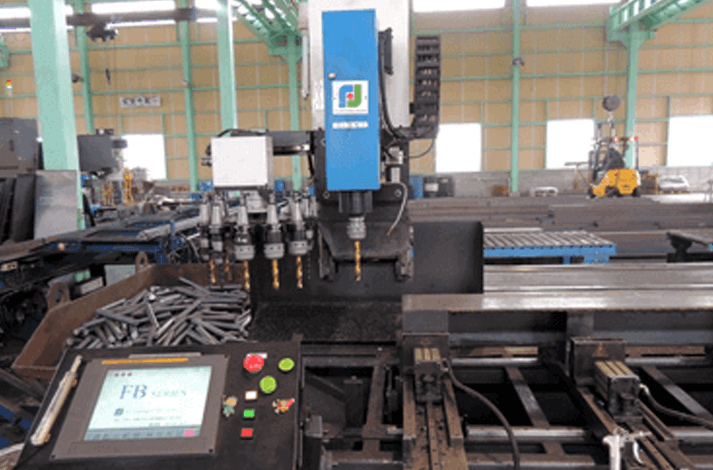

NC長尺加工機 FB-6000-12ATC
概要Overview
・この機械は、キリ穴・タップ・ミーリング(削る) 加工ができる長尺加工機です。
・旋回ノコ軸は材料端部の複雑なカット(ホゾ加工)や様々な角度での切断が可能です。
機械の仕様Specification
| ストローク | Ｘ軸移動量 6000mm 横 Ｙ軸移動量 600mm 縦 Ｚ軸移動量（主軸ヘッド上下） 300mm 高さ ※但し、加工は12.0m、高さ200まで |
|---|---|
| 送り速度 | 早送り速度Ｘ軸 80ｍ/min |
| 切削送り速度 1～5000mm/min | |
| 主軸 | 工具交換 ＡＴＣ |
| 主軸端形状 ＢＴ-30/ＢＴ-40 | |
| 回転数 100～10000rpm | |
| 電動機FANUC | Ｘ・Ｙ・Ｚ軸サーボモーター 1.2kw |
| テーブル | エアークランプバイス Ｘ軸方向任意移動式8台 |
| 機械の大きさ | 機械の高さ（床面より） 1820mm 所要床面積（巾×奥行） 6000×1550mm |

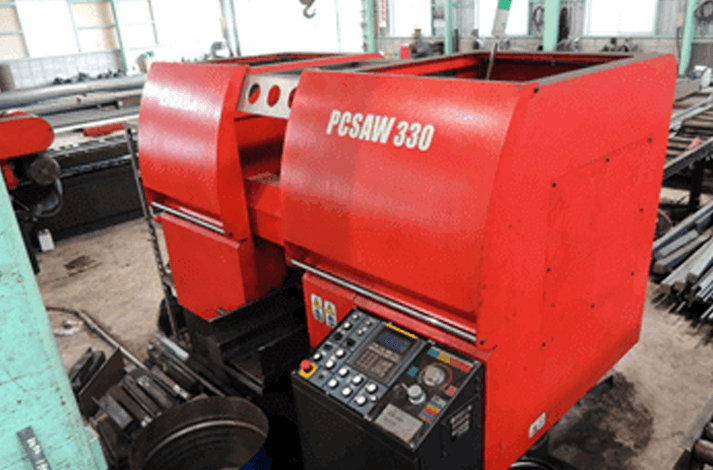

アマダ製バンドソー PCSAW-330
概要Overview
・パルスカッティングでの切削抵抗低減効果により、刃先の摩耗を抑えて高速切断を実現！
機械の仕様Specification
| 切断能力(mm) | 丸材（径） φ30～330 |
|---|---|
| 角材（幅×高さ） 30×30～330×330 | |
| ブレード寸法(mm) (幅×厚さ×長さ) |
41×0.9×4115 |
| ブレード速度 | 15～120 |
| モーター（kW） |
ブレード 3.7 |
|
油圧 1.5 |
|
|
切削液 0.18 |
|
|
ワイヤブラシ ー |
|
|
ソーヘッド ー |
|
|
パルス 0.2 |
|
| 受電容量(kVA) | 13 |
| 送りストローク | 500 |
| タンク容量 |
油圧 3.7 切削油 1.5 |
| テーブル高さ(mm) | 700 |
| 許容積載質量(kg) | 2000 |
| マシン寸法(mm) (幅×厚さ×長さ) |
2175×2526×1882 |
| マシン質量(kg) | 1800 |

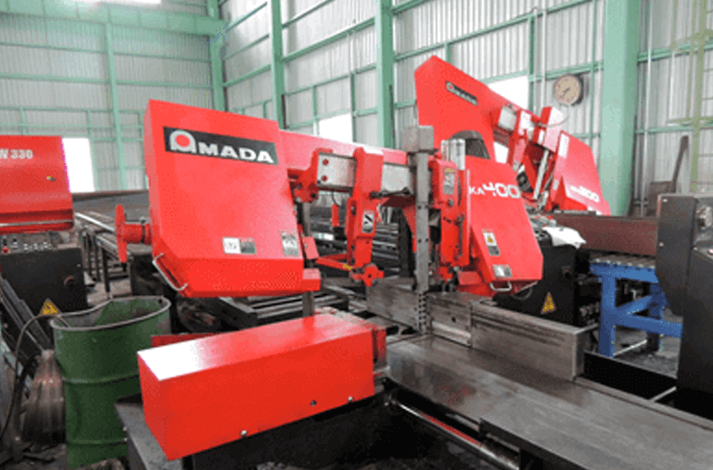

アマダ製バンドソー HKA-400
概要Overview
・高精度・高速切断
・60°勾配までの切断を可能にしました！
機械の仕様Specification
| 切断能力(mm) (φ、幅×高さ) |
直角 |
長角400×280 □300 φ320 |
|---|---|---|
| 45° |
長角200×280 □200 φ200 |
|
| 60° |
長角100×280 □100 φ100 |
|
| 旋回角度（°） | 後60 | |
| ブレード寸法(mm) （幅×厚さ×長さ） |
34×1.1×3885 | |
| ブレード速度(m/min) | 30～100 | |
| モーター(kW) |
ブレード 2.2 |
|
|
油圧 0.75 |
||
|
切削油 0.06 |
||
|
ワイヤブラシ 0.04 |
||
| 受電容量(kVA) | 9 | |
| 送りストローク | 400(前バイス) | |
| テーブル高さ(mm) | 800 | |
| 許容積載質量(kg) | 400 | |
| マシン寸法(mm) (幅×厚さ×長さ) |
2140×1845×1662 | |
| マシン質量(kg) | 1600 | |

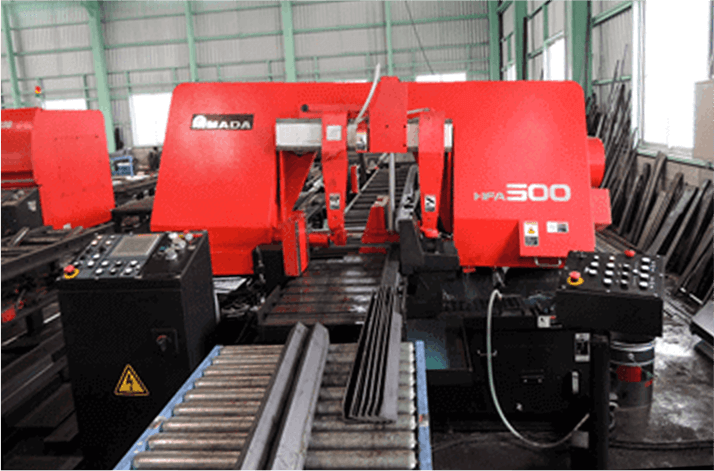

アマダ製バンドソー HFA500×2000
概要Overview
2基保有
・高性能・高精度かつ優れた操作性能
・横手方向は、スムーズな動きを実現することが可能です。
機械の仕様Specification
| 切断範囲 | 丸角材 ￠500 500×500 | |
|---|---|---|
| 操作回路電圧 | 24V×50／60Hz | |
| 電動機 | 鋸刃用 | 5.5KW×6P×200 50／60Hz |
| 油圧用 | 1.5KW×4P×200 50／60Hz | |
| 切削油用 | 0.2KW×2P×200 50／60Hz | |
| 鋸刃 | 寸法 | 38W×5300L×1.3T |
| 速度、無段変速 | 15～120m/min. (50/60Hz) | |
| テンション | 油圧 | |
| バイス | 角度90° 操作 |
|
| 切除液 |
タンク容量 62邃錀 ポンプ容量 70邃刀^min |
|
| 油圧 |
タンク容量 70邃錀 ポンプ容量 26邃刀^min |
|
| 送り | 方式 | 油圧シャトルタイプ |
| 自動送り可能長さ | 10～9999.9mm（1本切り） | |
切断機 東洋建設工機㈱製、TFC-M-H型
概要Overview
・切断可能鉄筋呼び径(D10～Ｄ51迄)
・鉄筋切断において労力のかかる材料の送り込み～落としまでを自動化！

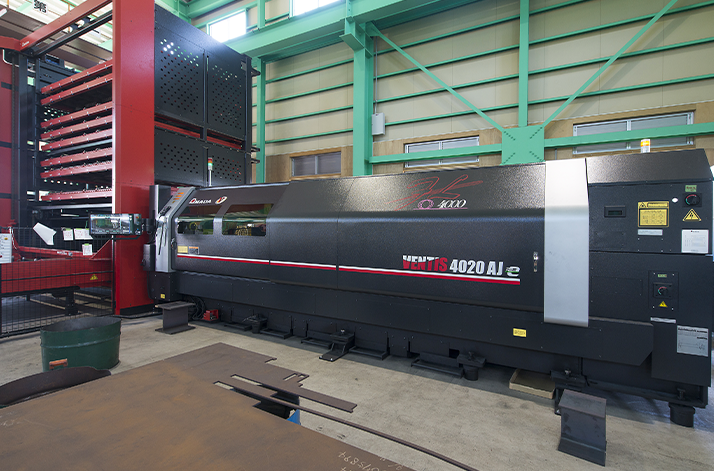

AMADA製 レーザ加工機 VENTIS4020AJe
概要Overview
・フライングオプティクスファイバーレーザマシン
・用途・目的に応じて、様々なビーム軌跡が選択可能となり、更なる高速加工・高品質加工を実現
機械の仕様Specification
| 発振方式 | LD励起ファイバーレーザ | |||
|---|---|---|---|---|
| レーザ出力 | 出力(定格) | 4000W | ||
| 安定度 | ±2.0％以下 | |||
| パルス | ピーク出力 | 4050W | ||
| 周波数 | 1~10000Hz | |||
| デューティ | 1~100％ | |||
| 出力ビーム | 波長 | 1.08㎛±4㎚ | ||
| パレットチェンジャー | 10段 | |||
| パルスライン | 1040ｍｍ | |||
| 最大寸法 | X:4000 Y:2000 | |||

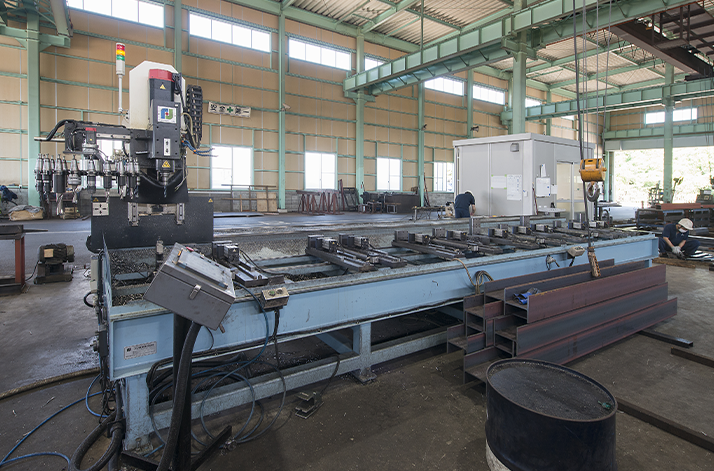

フジ産業製 NC長尺加工機 FB6000-20ATC-S
概要Overview
・キリ穴・タップ・ミーリング(削る) 加工ができる長尺加工機
・孔開け、長孔加工、ザグリ加工、切欠き加工などの加工が可能
機械の仕様Specification
| ストローク | X軸移動量最大（左右） | 6000mm |
|---|---|---|
| Y軸移動量最大（前後） | 500mm | |
| Z軸移動量最大（上下） | 400mm | |
| 主軸 | 全軸端テーパ | MAS BT40 |
| 主軸回転数 | 100~5000rpm | |
| テーブル | エアークランプバイス | X軸方向任意移動式 |
| バイス巾（高さｘ幅） | 高100㎜ｘ幅150㎜ 嵩上げブロックあり |

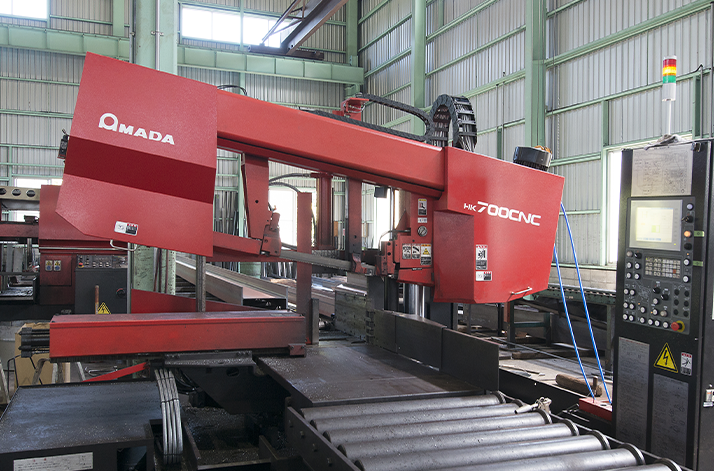

AMADA製 バンドソー HK700CNC
概要Overview
・最大幅700㎜までの切断が可能
・角度切断が可能なバンドソー
機械の仕様Specification
| 切断容量 | 最大：幅700㎜×高さ400㎜ |
|---|---|
| 最小：幅65㎜×高さ25㎜ | |
| 角度切断容量 | 45°旋回時：幅400㎜×高さ400㎜ |
| 鋸刃 | W54×1.3ｔ×L5890 |
| 鋸刃速度 | 15~100m/min（インバーター変速） |
| モーター | 鋸刃3.7kw 油圧1.5kw |
| 旋回範囲 | 後方0~45° |
| 送材可能質量 | 3000㎏（300㎏/ｍ） |
Schnell製 自動直棒加工機 BARWISER22
概要Overview
・棒鋼の上下曲げ対応の曲げ切断複合機
・材料の取込から切断曲げ加工までを自動で加工
機械の仕様Specification
| 加工能力 | D10、D13、D16、D19、D22 スターラップはD19まで |
|---|---|
| 牽引ユニット | エアー加圧式牽引ホイル |
| 加工機能 | 3D形状の加工可能 |
| 牽引スピード | 最大100ｍ/min |
